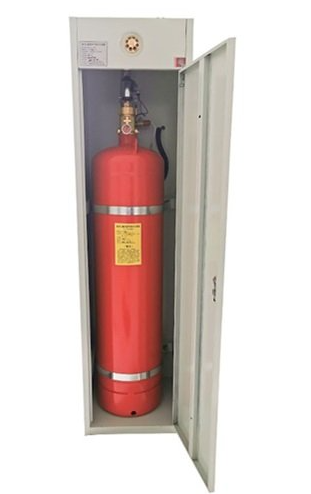

單柜整體70L四川七氟丙烷四川氣體滅火裝置

單柜整體70L四川七氟丙烷四川氣體滅火裝置產品介紹

四川氣體滅火劑儲存經過包裝成滅火柜，外型美觀、輕便、可移動、安裝靈活方便。平時放在需要保護的防護區內，在發生火災時，不需要經過管路，直接就在防護區噴放滅火，其滅火效能高，速度快、毒性低、對設備無污損，滅火裝置性能優良，其控制部分可與消防控制中心相銜接，也可以單獨配裝四川氣體滅火控制器，自成系統，為用戶帶來方便、靈活的選擇。

單柜整體70L四川七氟丙烷四川氣體滅火裝置應用場合

可撲滅A、B、C各類火災

藥劑噴放后，要求不留痕跡或清洗殘留物有困難的場所;保護區含貴重物品、無價珍寶、貴重檔案以及軟硬件等;特別適合于:數據機房、配電室、檔案庫、圖書館等場合。

單柜整體70L四川七氟丙烷四川氣體滅火裝置簡介

　　柜式四川七氟丙烷滅火裝置也稱為無管網滅火裝置、預制滅火裝置，由滅火劑瓶組、容器閥、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜體等組成，不需安裝滅火劑輸送管道，不需設置專用的儲瓶間。

　　柜式四川七氟丙烷滅火裝置設置在防護區內，當火災發生時，直接向防護區噴射滅火劑，滅火劑無管路損失，滅火速度更快、效率更高。

　　柜式四川七氟丙烷滅火裝置具有自動、手動兩種啟動方式。

系統簡介

　　柜式四川七氟丙烷四川氣體滅火裝置由滅火劑瓶組、電磁型驅動裝置、金屬軟管、信號反饋裝置、噴嘴、柜子等組成，不需安裝滅火劑輸送管道，不需設置專用的儲瓶間。裝置設置在防護區內，當火災發生時，直接向防護區噴射滅火劑，滅火劑無管路損失，滅火速度更快、效率更高。裝置具有自動、手動兩種啟動方式。

應用場所

　　本裝置主要適用于以下火災：

　　1）固體表面火災；

　　2）液體火災；

　　3）滅火前能切斷氣源的氣體火災；

　　4）電氣火災；

　　典型引用場所：

　　主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所，如噴漆生產線、電器老化間、軋制機、印刷機、融化槽、烘干設備、水泥生產流程中的煤粉倉，以及船舶機艙、貨艙等。

　　本裝置可單獨設置用來保護較小空間的保護區，也可多臺聯用保護較大空間的保護區。

滅火藥劑

　　本裝置以四川七氟丙烷（HFC-227ea）作為滅火劑。四川七氟丙烷以化學滅火為主，兼有物理滅火作用，無色、無味、清潔、不導電、不污染被保護對象，不會對財物和精密設施造成損壞，對大氣臭氧層無破壞作用（ODP值為零），符合環保要求，在大部分保護區域，滅火濃度均低于人體的無毒性反應濃度（NOAEL濃度），對人體是安全的，是一種 的潔凈四川氣體滅火劑。

安全警告

　　1）四川七氟丙烷噴放時會產生冷凝汽霧，通過中斷燃燒鏈進行滅火，滅火速度很快，如果在有人工作的場所使用，要求裝置延時，人員在延時時間內撤出；

　　2）用戶單位應在以下部位設置明顯的警告告示牌，告示牌用語建議如下：

　　a）防護區內告示牌：警告！聽到現場警鈴響，人員應立即撤出；

　　b）在緊急啟動按鈕部位：警告！機械應急啟動時應確認防護區內無人。

　　3）除上述警告，其他安全措施應符合 現行有關規定。

滅火裝置控制程序

　　滅火裝置控制程序

　　1.噴嘴 2.高壓軟管 3.電磁型驅動裝置 4.信號反饋裝置 5.壓力表 6.滅火劑瓶組 7.單瓶組柜子 8.抱箍組件

啟動方式

　　本裝置有兩種啟動方式：自動啟動方式、手動啟動方式。

自動啟動方式

　　四川氣體滅火報警控制系統一般配有兩種不同類型的火災探測器。

　　控制主機上有“自動”和“手動”轉換功能（也可在防護區外單獨設置轉換開關），當將其置于“自動”位置時，滅火裝置處于自動狀態。

　　當只有一種探測器發出火災信號時，控制主機啟動警鈴或聲光報警器，通知火災發生，但并不啟動滅火裝置。

　　當兩種探測器發出火災信號時，控制主機啟動警鈴和聲光報警器，聯動關閉防護區開口，進入滅火啟動延時，達到設定的延時時間后，自動啟動滅火裝置。

　　如在噴放延時過程中發現不需要啟動滅火裝置，可按下防護區外或控制器上的“緊急停止”按鈕，終止滅火指令。

手動啟動方式

　　當轉換開關置于“手動”位置時，滅火裝置處于手動狀態。

　　在該狀態下，探測器發出火災信號，控制主機啟動警鈴和聲光報警器，通知火災發生，但并不啟動滅火裝置。此時按下防護區外或控制器上的“手動啟動”或“緊急啟動”按鈕，可以啟動滅火裝置。

　　注意：無論控制主機處于自動或手動狀態，按下“緊急啟動”和“手動啟動”按鈕，都可啟動滅火裝置。

機械應急操作啟動方式

　　當自動和手動啟動均失效時，可按以下步驟實施機械應急操作：1）手動關閉聯動設備，并切斷電源；2）拔出“機械應急啟動保險銷”，按下機械應急啟動按鈕，直接啟動裝置。

　　注意：根據相關 規范要求，預制滅火系統不應采取機械應急操作。如特殊情況需要采取機械應急操作，操作人員不能站在噴嘴噴射范圍內，并應采取防護措施，防止被滅火劑噴傷。

主要技術參數

　　柜式四川七氟丙烷滅火裝置主要技術參數見下表所示：

產品型號規格 GQQ（滅火劑瓶組容積）/2.5

滅火劑瓶組容積（L） 40 70 90 100 120 150 180

滅火劑貯存壓力 2.5MPa（20℃）

更大 工作壓力 4.2MPa（50℃）

滅火劑充裝密度 ≤1.15 kg/L

工作啟動電源 DC24V，1.5A

滅火技術方式 全淹沒

滅火劑噴射時間 ≤10 S

啟動方式 自動、手動

驅動氣體 氮氣

使用環境溫度 0 ℃ ～ 50 ℃

注：

1.柜式四川七氟丙烷四川氣體滅火裝置型號表示：如GQQ70×2/2.5。

GQ——柜式四川氣體滅火裝置；

Q——滅火劑類型為四川七氟丙烷（第二個Q）；

70——滅火劑瓶組容積為70L；

2——滅火劑瓶組數量為2；

2.5——貯存壓力為2.5Mpa（20℃）；

2.柜式四川七氟丙烷四川氣體滅火裝置型號表示：如GQQ70/2.5。

GQ——柜式四川氣體滅火裝置；

Q——滅火劑類型為四川七氟丙烷（第二個Q）；

70——滅火劑瓶組容積為70L；

2.5——貯存壓力為2.5Mpa（20℃）；

儲瓶數量為1，在型號上不表示。

3.采用多裝置聯合保護時，應盡量在保護區內均衡擺放。
